PowerEdge 系统支持 DDR4 寄存式 DIMM (RDIMM)、低负载 DIMM (LRDIMM) 和非易失性 DIMM (NVDIMM-N)。系统内存保存由处理器执行的指令。
系统包含 24 个内存插槽，分为两组（每组 12 个），每个处理器一组。每组的 12 个插槽分入六个通道。每个处理器均分配有六个内存通道。在每个通道中，第一个插槽的释放卡舌标为白色，第二个插槽的标为黑色。
内存通道按如下方式组织：

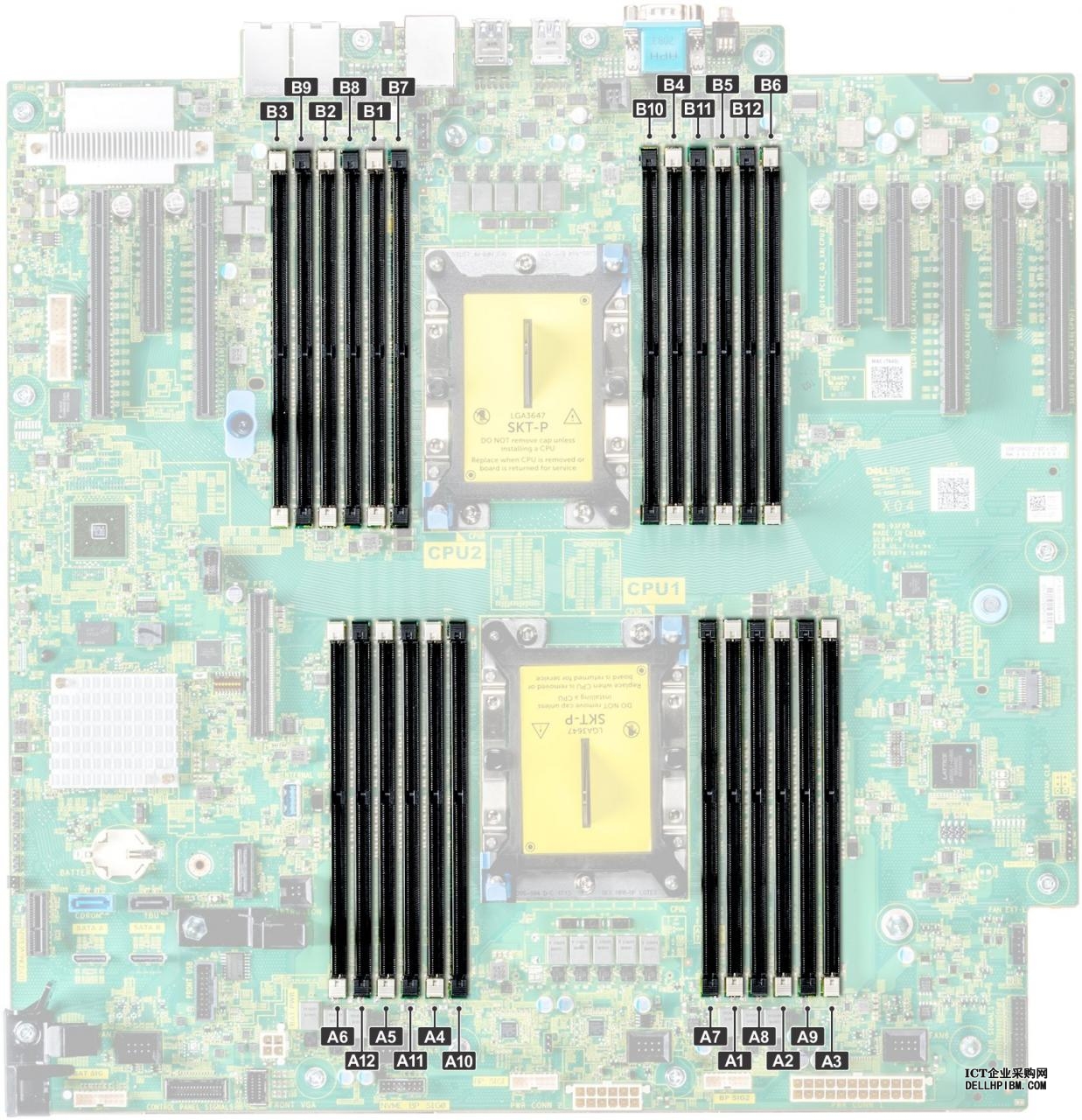

图 1. 系统内存视图
| 处理器 | 通道 0 | 通道 1 | 通道 2 | 通道 3 | 通道 4 | 通道 5 |
|---|---|---|---|---|---|---|
| 处理器 1 | 插槽 A1 和 A7 | 插槽 A2 和 A8 | 插槽 A3 和 A9 | 插槽 A4 和 A10 | 插槽 A5 和 A11 | 插槽 A6 和 A12 |
| 处理器 2 | 插槽 B1 和 B7 | 插槽 B2 和 B8 | 插槽 B3 和 B9 | 插槽 B4 和 B10 | 插槽 B5 和 B11 | 插槽 B6 和 B12 |
下表列出了受支持配置的内存填充和操作频率。
| DIMM 类型 | 填充的 DIMM 数/通道 | 电压 | 操作频率 (MT/S) | 最大 DIMM 列数/通道 |
|---|---|---|---|---|
| RDIMM | 1 | 1.2 V | 2933、2666、2400、2133 | 双列或单列 |
| 2 | 2933、2666、2400、2133 | 双列或单列 | ||
| LRDIMM | 1 | 1.2 V | 2933、2666、2400、2133 | 四列或八列 |
| 2 | 2666、2400、2133 | 四列或八列 | ||
| NVDIMM-N | 1 | 1.2 V | 2933、2666、2400、2133 | 单列 |
每个通道最多一个 NVDIMM。
每个处理器最多六个 NVDIMM
每个 NVDIMM 的最大容量为 16 GB
以下配置不支持 NVDIMM:
32 个 2.5 英寸 SAS/SATA/SSD 驱动器配置
16 个 2.5 英寸 SAS/SATA/SSD 驱动器和 8 个 NVME 驱动器配置
一般内存模块安装原则
为确保获得最佳系统性能，请在配置系统内存时遵守以下一般原则。如果系统的内存配置无法查看这些原则，系统可能无法引导、在内存配置期间停止响应，或者可能在降低内存的情况下运行。
所选的系统配置文件(例如,性能优化,或自定义[高速运转可以运行或更低])
处理器支持的最大 DIMM 速度。对于 2933 MT/s 的内存频率，支持每个通道一个 DIMM。
处理器支持的最大 DIMM 速度。对于 2933 MT/s 的内存频率，在 RDIMM 上支持每个通道两个 DIMM。
支持的最大 DIMM 速度
此系统支持灵活内存配置，使系统能够在任何有效的芯片组结构配置中配置和运行。建议您遵循以下原则，以安装内存模块：
所有 DIMM 都必须是 DDR4。
RDIMM 和 LRDIMM 不得混用。
NVDIMM 和 LRDIMM 不得混用。
NVDIMM 和 RDIMM 可以混用。
64 GB LRDIMMS 是 DDP (Dual Die Package) LRDIMM，不得与属于 TSV (Through Silicon Via/3DS) LRDIMM 的 128 GB LRDIMM 混用。
基于 x4 和 x8 DRAM 的内存模块可以混用。
无论列数是多少，每个通道可以填充多达两个 RDIMM。
无论列数是多少，每个通道可以填充多达两个 LRDIMM。
无论列数是多少，每个通道最多可以填充两列不同的 DIMM。
如果安装不同速度的内存模块，它们将以最低安装内存模块速度运行。
仅在安装处理器时填充内存模块插槽。
对于单处理器系统，插槽 A1 至 A12 可用。
对于双处理器系统，插槽 A1 至 A12 和插槽 B1 至 B12 可用。
首先填充所有带白色释放卡舌的插槽，然后填充带黑色释放卡舌的插槽。
当混合使用具有不同容量的内存模块时，首先用具有最高容量的内存模块填充插槽。
注:例如，如果要混用 16 GB 和 8 GB 内存模块，则用 16 GB 内存模块填充具有白色释放卡舌的插槽，再用 8 GB 内存模块填充具有黑色释放卡舌的插槽。只要遵循其他内存填充规则，则不同容量的内存模块可以混用。
在双处理器配置中，每个处理器的内存配置必须相同。
注:例如，如果填充处理器 1 的插槽 A1，则填充处理器 2 的插槽 B1，以此类推。
不支持在同一个系统中混合使用两个以上的内存模块容量。
不平衡的内存配置将会导致丢失性能，因此，始终使用完全相同的 DIMM 采用相同方式填充内存通道以获得最佳性能。
每个处理器一次填充六个完全相同的内存模块（每个通道一个 DIMM）以最大化性能。
每个处理器的 DIMM 数量为 4 时，填充插槽 1、2、4、5。
每个处理器的 DIMM 数量为 8 时，填充插槽 1、2、4、5、7、8、10、11（2-2-2 平台）。
